首页 >> 数控车床 >> HTC系列斜床身数控车床

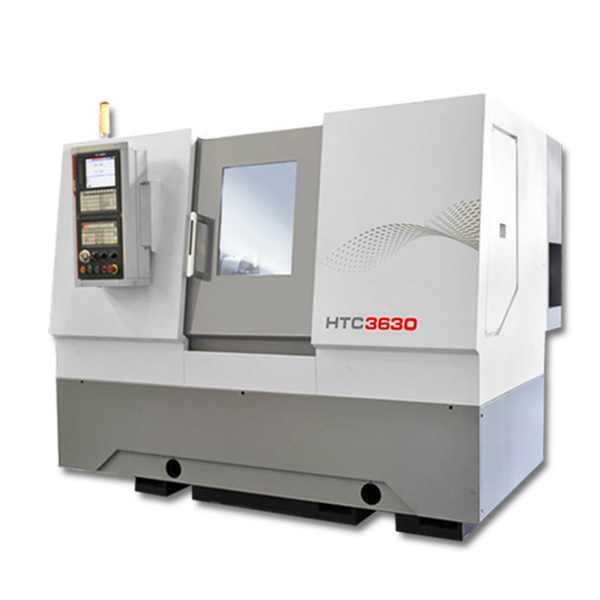

HTC系列斜床身数控车床

HTC系列斜床身数控车床

0.00
0.00


HTC系列数控车床对点位加工的数控车床，要考虑尽可能缩短走刀路线，以减少空程时间，提高加工效率。为保证工件轮廓表面加工后的粗糙度要求，最终轮廓应安排最后一次走刀连续加工。刀具的进退刀路线须认真考虑，要尽量避免在轮廓处停刀或垂直切入切出工件。



HTC系列斜床身数控车床技术参数：

项目单位HTC16系列HTC25系列HTC32系列HTC45系列HTC63系列HTC80系列
床身回转直径mm400460460520730/2000,30001000




760/1000,1500
车削直径mm160250320450630800
滑板上回转直径mm160200260320550800
车削长度mm350460550/970540/960/15001000/15001500/2000/3000




2000/3000
主轴转速级数
无 级无 级无 级无 级无 级两档无级
主轴转速范围






主伺服r/min高速床头:45-4000(中实)35-400030-300020-180010-1200
60-5000(A2-6)(A2-6)
带减速箱
高刚性床头:45-4500(中实)31.5-3150
20-2000
40-4000(A2-6)(A2-8)



45-3500




(A2-8)



主轴端部形式及代号
A2-5A2-6或A2-8A2-6A2-8A2-11A2-11




A2-8


主轴孔径mm43mm70 626280104130




80


液压卡盘
6"8"8"10"12"φ400
刀架形式
卧式8工位卧式8工位卧式8工位卧式12工位卧式12工位卧式8工位
刀具尺寸






外圆
□20×20□25×25□25×25□25×25□32×32□32×32
内孔
φ25/φ20φ40/φ32/φ20φ40/φ32/φ25φ40/φ32/φ25φ50/φ40/φ60/φ50/






φ32/φ25φ40/φ32
刀架转位时间1位/180°s0.29/0.29/0.41/0.920.39/1.4 s1.0/1.51.1-1.5
刀架转位重复定位精度
±2"±2"±2"±2"±1.6"±1.6"
快移速度X/Z
滚动导轨m/min4455018/204454844548

滑动导轨m/min
4454544542444814448444479
X轴行程mm110150208275340420
Z轴行程mm380520600/1020600/1020/15801050/15501550/2100/3100




2050/3050
尾座套筒直径/行程mm60/8080/100100/130100/130150/150180/150
尾座套筒锥孔mmMT4MT4MT4MT4MT5MT6
工件精度
IT6IT6IT6IT6IT6IT6
工件表面粗造度μmRa0.8Ra0.8Ra1.25Ra1.25Ra1.6Ra1.6
